光伏组件层压机
发布时间:2014-08-06 09:20:00 点击:

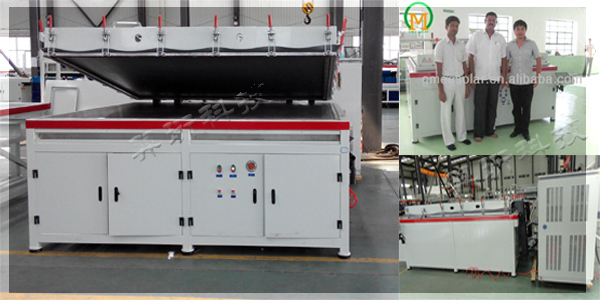

半自动层压机

TCTY系列半自动层压机

基本特点:
适合半自动、手动组件生产线、实验室环境
标准工业控制模式,PLC自动处理,触摸屏操作显示功能
挂钩式上箱安装方式,方便设备维护

基本参数:

加热方式:油加热
层压面积:2600×2200mm/2200×2200mm/2200×1100mm
电    源:AC380V 三相五线 50Hz
温度均匀度:±2℃
温控精度:±1℃
设备重量:8.5T(参考值)
总 功 率:40KW(参考值)
加热板厚度:55mm
层压腔室厚度:25mm
压缩空气压力:0.6-1.0MPa
压缩空气流量:0.42-0.8m3/min
温控范围:30℃---160℃
抽气速率:70L/S/30L/S

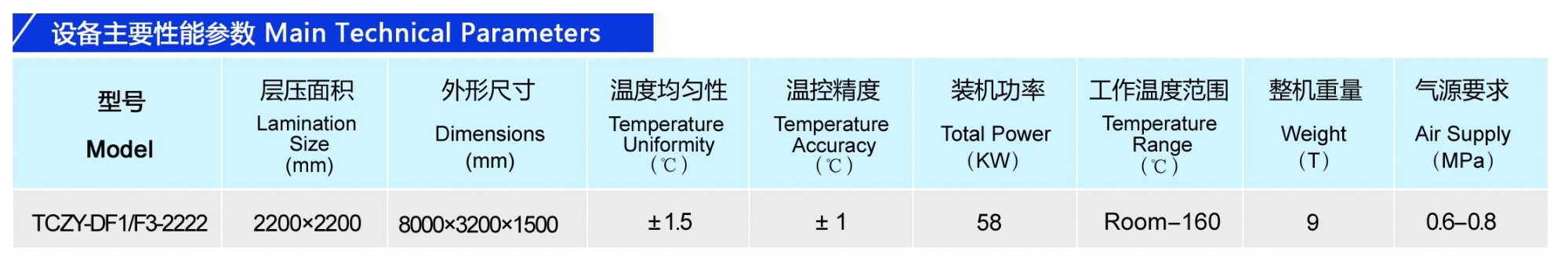

型号

层压面积(M)

重量(T)

功率(KW)

抽气速率(L/S)

组件功率(W)

年产能(MW)

TCTY-G1-4

2.2×1.1

4

Max 35

30

160

2.6

200

3.2

270

4.4

TCTY-G1-4A

2.0×1.2

4

Max 35

30

160

2.6

200

3.2

270

4.4

TCTY-G1-6

2.2×2.2

7.5

Max 37

70

160

5.2

200

6.4

270

8.7

产能数据基于20小时每个工作日,每年300天(仅供参考)
