光伏组件封装自动线
发布时间:2016-07-01 10:13:00 点击:

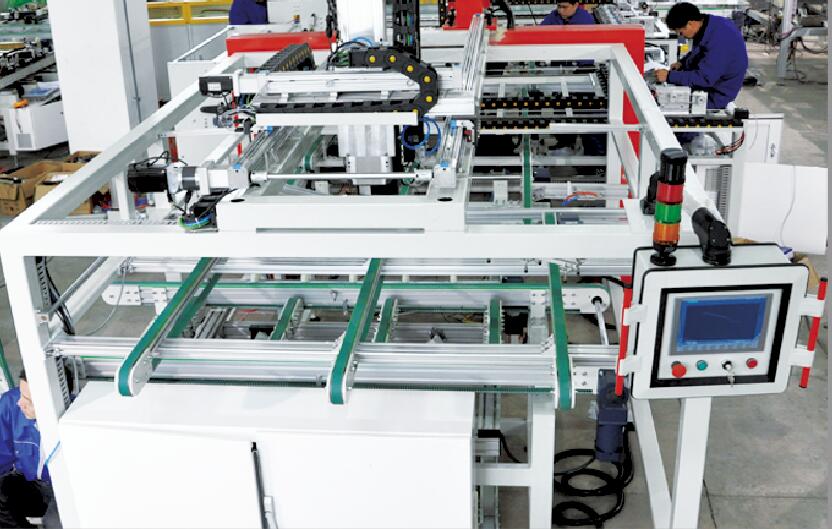

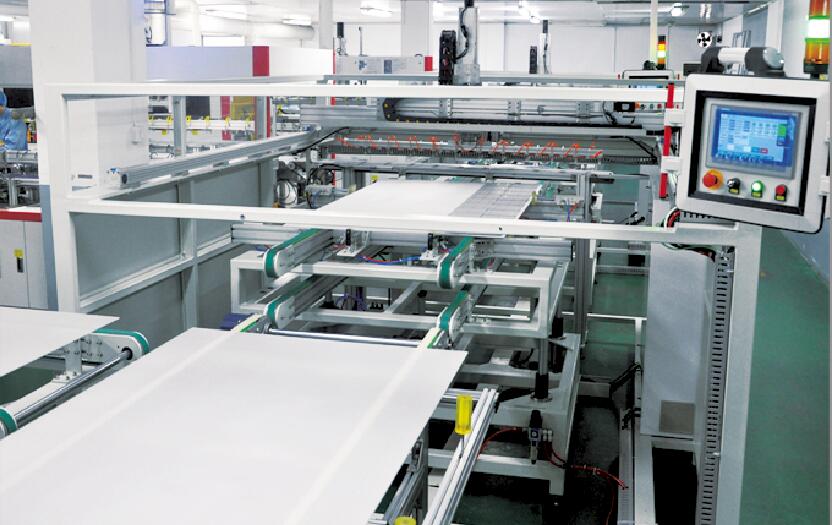

全自动排版机







功能概述 Function

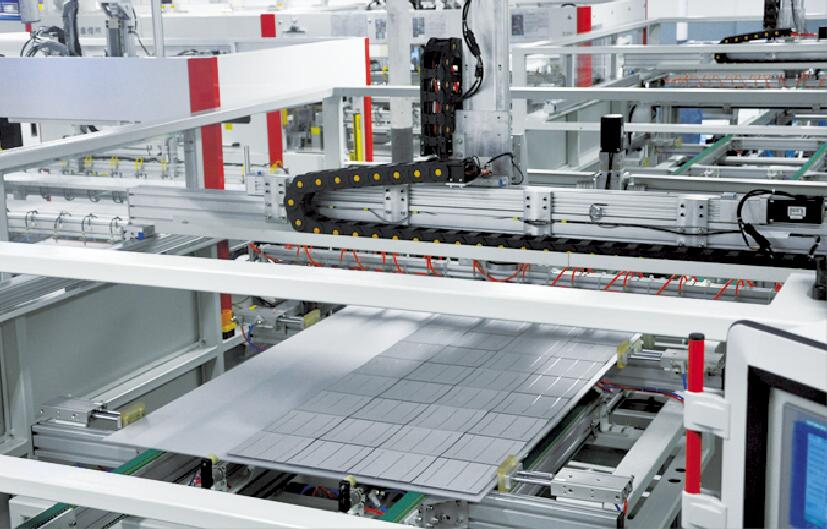

此设备用于将自动串焊机串焊好的电池串,按照工艺尺寸要求和排版方向顺序自动排版铺设到玻璃/EVA上,组成电池串阵列。玻璃/EVA通过传输线传输至指定位置,并进行机械定位,四轴机械手抓取电池串实现智能相机检测缺陷、定位、自动旋转、自动排版功能。设备通过同步带传输与自动生产线对接,实现了自动流水作业。
设备主要性能参数 Main Technical Parameters
适合组件规格(Suitable for Solar Module Size):
L(1300~2000)×W(800~1100)mm
电池串尺寸(Stringing Cell Size):125(8~12pcs/stringing); 156(8~12pcs/stringing)
外形尺寸(Dimensions):3480×2700×2100mm
不同版型切换时间(Different Size Module Switching Time):≤20min
电池串间距(Stringing Cell Spacing):1~10mm可调 (Adjustable)
电池串定位精度(Stringing Cell Positioning Precision):±0.2mm
排版效率(Laying-up Efficiency):≤16s/stringing
电池串输入高度(Stringing Cell Input Height):≤1150mm
组件传输高度(Solar Module Transmission Height):950±35mm
气源 压力(Air Pressure):0.5~0.8MPa
整机功率(Total Power):4.5Kw
